Leichtes Fallgewicht für schmale Leitungsgräben

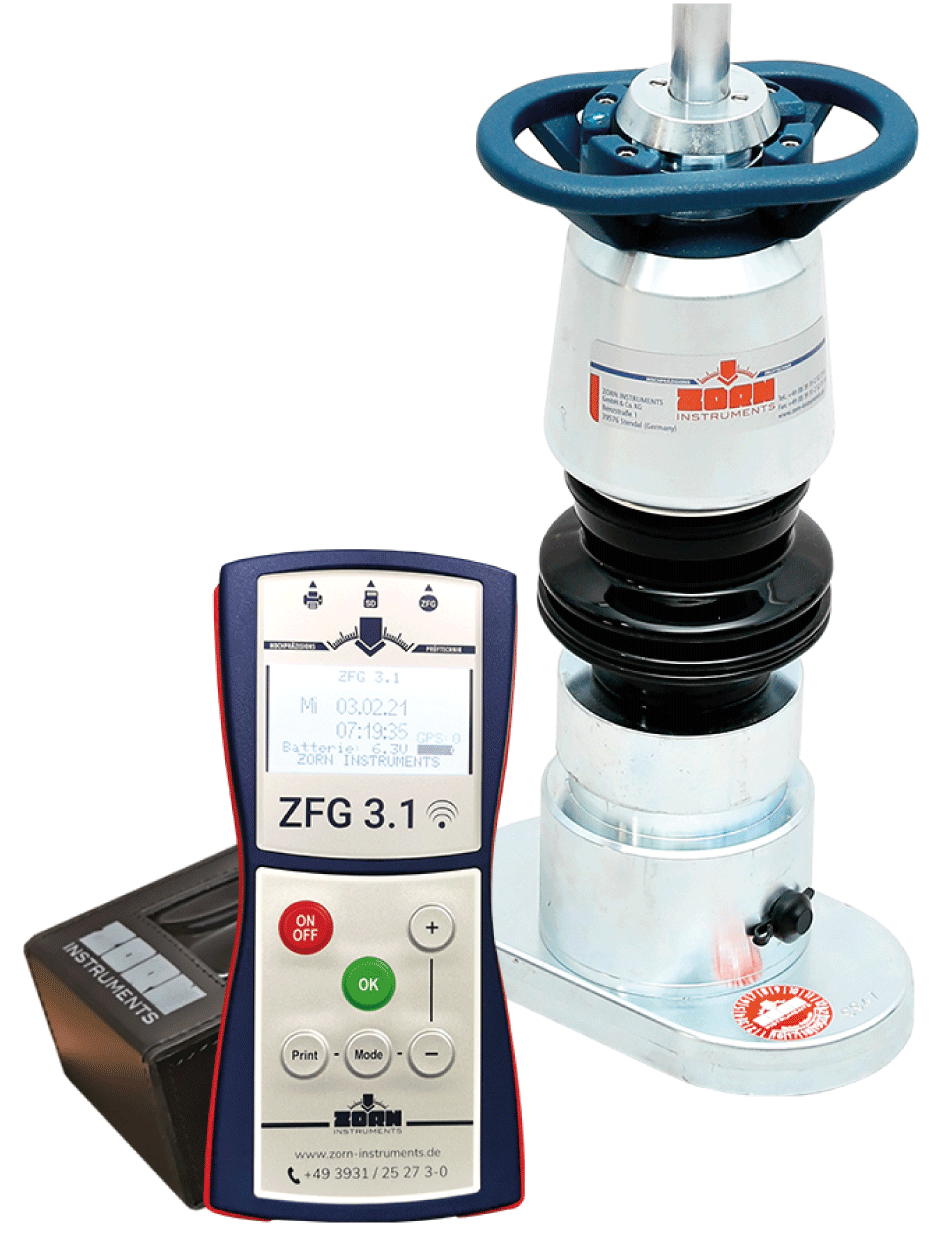

ZFG 3.1 Mini

Das ZORN Mini für schmale Gräben (Leitungsgräben, LWL Breitband)

Schmale Leitungsgräben für Breitbandkabel sicher prüfen
Leitungsgräben für LWL-Breitbandkabel sind oft schmaler und weniger tief als solche für herkömmliche Versorgungsleitungen. Dennoch muss beim Verfüllen der Gräben die Qualität der Verdichtung stimmen.

Mit dem spezialisierten ZORN Mini erweitert sich die Prüfmöglichkeit auf den seit Jahren wachsenden Breitbandausbau. Qualitätsstandards können nun auch in sehr schmalen Gräben gewahrt werden. Die Lastplatte des ZORN Minis ist mit 110 mm weniger als halb so breit wie die des gängigen Leichten Fallgewichtsgeräts von ZORN. Es hat eine erhöhte Bodenpressung, die Prüftiefe verringert sich auf maximal 25-30 cm. Ein Standardprüfgerät mit einer 300 mm Lastplatte kann hingegen Setzungen bis zu einer Tiefe von 60 cm prüfen. Die Tragfähigkeit wird ebenfalls mit nur wenigen Stößen des Fallgewichts auf die Lastplatte ermittelt. Bei Prüfergebnissen mit einer ausreichenden Setzung kann die Aufgrabung bedenkenlos wieder verfüllt werden – eine Kosten- und Zeitersparnis, die sich rechnet.

In Anlehnung an die bewährte Prüfvorschrift TP BF-StB, Teil B 8.3 können Anwender bereits ab einer Grabenbreite von 120 mm sicher die Verdichtung prüfen.

Premium „Made in Germany“

Wir sind Hersteller
Fachmännische Reparatur,
schneller Support vor Ort.

Regionale Händler
Kurze Wege, rasanter
Kundenservice.

Kalibrierservice
Mehrere Kalibrierstellen in Deutschland, Abholung durch Außendienst/Spedition, Sofort-Kalibrierung.

	Integriertes WLAN Modul (Messdaten drahtlos, schnell und sicher auf Smartphone, Tablet oder PC übertragen) GPS/GNSS optional möglich Automatische Berechnung der Setzung (s), des s/v Wertes und des Verformungsmoduls Evd	Belastungsvorrichtung mit 5 kg Fallgewicht; 3,535 kN Stoßbelastung; Messbereich Evd 15-70 MN/m² Über den Bajonetttransportverschluss lässt sich die Lastplatte an die Belastungsvorrichtung koppeln, um diese problemlos nach Messung der Verdichtung aus dem Leitungsgraben zu heben.
Der fachgemäße Umgang mit dem Leichten Fallgewicht wird in unseren Praxisseminaren vermittelt. Wegen erhöhter Nachfrage nach solchen Weiterbildungsangeboten gibt es seit 2007 regelmäßige Schulungen im Werk aber auch an verschiedenen Orten in Deutschland. Ein Mix aus Theorie und Praxis zeigt Kniffe und Tricks in der Anwendung. Der praktische Umgang wird genauso vermittelt wie die Auswertung der Prüfergebnisse sowie die Fehlerbehebung und -vermeidung. Neben unserem telefonischen Support rund um Fragen zum Gerät und zur Anwendung auf der Baustelle finden Kunden ebenso schnelle Hilfe über unsere FAQs auf der Webseite. Dort werden häufige Fragen lösungsorientiert beantwortet. Diese Sammlung wird ständig erweitert, ein Blick lohnt sich.
	Lieferumfang 110 mm Lastplatte mit MEMS Beschleunigungssensor Bodfenpressung 0.2 MN/m² Ergonomischer, dreieckiger Fanggriff mit rutschhemmender Pulverbeschichtung Belastungsvorrichtung und Lastplatte oberflächenveredelt Elektronisches Setzungsmessgerät in robuster Vollledertasche SD-Kartenleser (Adapter SD auf USB) Anzeige der Setzungskurven im Display Interner Speicher und SD-Karte für Speicherung von ca. 10.000 Datensätzen Texteingabefunktion Sensor-Selbsttestfunktion (2G) und integrierte Kalibriererinnerung Vorbelastungsstöße zuschaltbar Stromversorgung über 4 x R6 (Mignon/AA) Schnittstelle für Drucker Kalibrierprotokoll und Kurzanleitung (ausführliche Bedienungsanleitung online verfügbar) Webbasierte Anwendersoftware zur schnellen Ansicht und Bearbeitung der Messdaten Vollumfänglicher Kundenservice Kalibrierservice (kalibriert in Anlehnung an TP BF-StB, Teil B 8.4)

Fallgewicht
5 kg
(Gewicht)

Belastungsvorrichtung
940 mm, 9,4 kg
(Höhe, Gesamtgewicht)

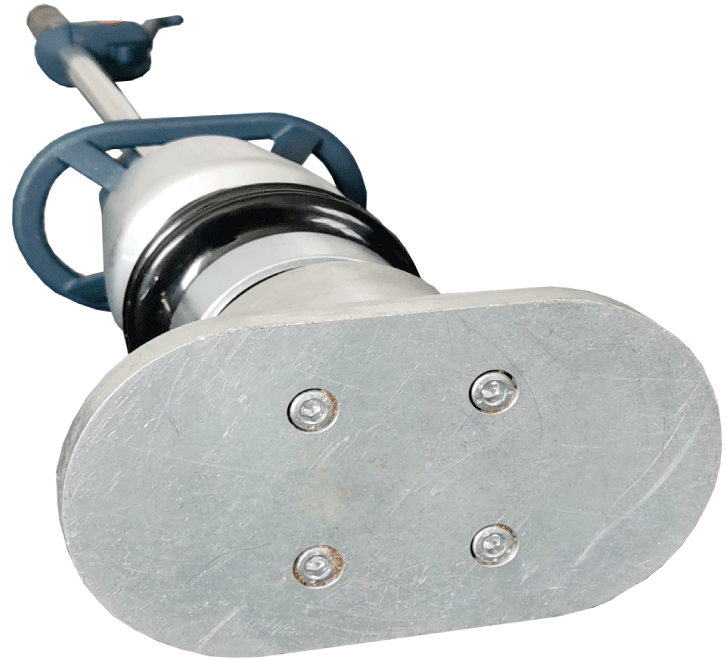

Lastplatte oval
190 mm, 110 mm, 6,9 kg
(Breite, Tiefe, Gewicht)

Elektronik in Ledertasche
120 mm, 90 mm, 0,5 kg
(Breite, Höhe, Gewicht)
